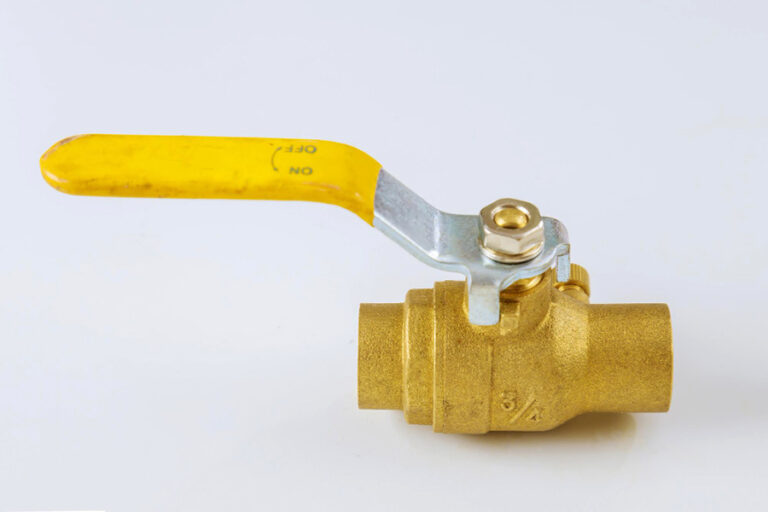

Кран кульовий — це незамінний елемент будь-якої інженерної системи, що використовується як запірна арматура для швидкого й надійного перекриття або відкриття потоку робочого середовища (води, газу, пари, нафтопродуктів тощо). Його популярність зумовлена простотою конструкції, високою герметичністю та довговічністю.
Основний робочий елемент крана — це куля з наскрізним отвором. Коли отвір розташований уздовж осі трубопроводу, кран відкритий; поворот кулі на 90 градусів перекриває потік. Важливо пам’ятати, що кульові крани, як правило, призначені для роботи лише у двох режимах: повністю відкрито або повністю закрито. Використання їх для регулювання потоку (частково відкрито) може призвести до швидкого зносу ущільнювачів та самого механізму.
Призначення кульових кранів
Кульові крани виконують критично важливі функції у різних сферах:
- Житлово-комунальне господарство (ЖКГ):
- Перекриття подачі води в квартирах, будинках, на окремих ділянках трубопроводу.
- Використання у системах опалення (наприклад, для підключення радіаторів, де часто застосовуються крани з “американкою”).
- Встановлення на введенні газу до будівель.
- Промисловість:
- У хімічній, нафтогазовій та енергетичній галузях для контролю потоків агресивних, високотемпературних або високонапірних середовищ.
- Сільське господарство:
- У системах поливу та зрошення.
- Сантехніка та побут:
- Підключення пральних машин, посудомийних машин, унітазів та змішувачів (часто використовуються компактні крани з різними комбінаціями різьблення).
Класифікація та основні види кульових кранів
Кульові крани класифікують за кількома основними ознаками, що визначають їх застосування:
1. За способом приєднання до трубопроводу:
- Муфтові (різьбові):
- Найпоширеніший тип для побутового та малодіаметрового застосування (до 50 мм).
- З’єднання відбувається за допомогою внутрішнього або зовнішнього різьблення.
- Легкі у монтажі та демонтажі.
- Фланцеві:
- Використовуються на трубопроводах великих діаметрів (від 50 мм і більше) та високого тиску.
- Кріпляться до труби за допомогою спеціальних дисків (фланців) і болтів.
- Забезпечують надійне, але роз’ємне з’єднання.
- Приварні (зварювальні):
- Застосовуються на критичних ділянках, де потрібна максимальна герметичність і довговічність, наприклад, у магістральних газо- та нафтопроводах.
- Монтуються шляхом зварювання. Демонтаж вимагає зрізання.
- Комбіновані:
- Наприклад, кран із “американкою” (розбірне з’єднання з накидною гайкою) — дуже зручні для швидкого монтажу/демонтажу радіаторів або лічильників води.
2. За повнотою проходу (пропускною здатністю):
- Повнопрохідні:
- Діаметр отвору в кулі майже збігається з внутрішнім діаметром труби (пропускна здатність 90–99%).
- Встановлюються там, де важливо мінімізувати гідравлічний опір і втрати тиску.
- Стандартнопрохідні (редуковані):
- Діаметр отвору менший за діаметр трубопроводу (пропускна здатність 70–90%).
- Більш компактні та дешевші, допускаються для використання там, де невеликі втрати тиску не є критичними.
- Неповнопрохідні:
- Діаметр проходу значно менший (пропускна здатність 40–70%).
- Використовуються для спеціального обмеження потоку.
3. За матеріалом корпусу:
- Латунні:
- Найпопулярніші для побутових систем водопостачання та опалення.
- Відрізняються надійністю, стійкістю до корозії та довговічністю.
- Сталеві (вуглецева або нержавіюча сталь):
- Використовуються для промислових магістралей, високого тиску та агресивних середовищ.
- Нержавіюча сталь — найкращий вибір для забезпечення максимальної стійкості до корозії.
- Чавунні:
- Зазвичай застосовуються для фланцевих кранів великих діаметрів.
- Полімерні (пластикові):
- Використовуються у системах із полімерних труб (наприклад, для холодного водопостачання) або в хімічно агресивних середовищах.
4. За конструктивними особливостями:
- Крани з дренажем та повітровідвідником:
- Встановлюються у системах опалення для зручного зливу теплоносія та видалення повітря.
- Крани з електроприводом:
- Використовуються в автоматизованих системах (системи “Антипотоп”, “Розумний будинок”) для віддаленого або автоматичного керування потоком.
- Кутові крани:
- Забезпечують зміну напрямку потоку на 90 градусів. Часто використовуються для підключення сантехнічних приладів.
Правильний вибір кульового крана залежить від робочого середовища (вода, газ), його температури та тиску, діаметра трубопроводу та необхідного способу монтажу. Надійний та якісний кран забезпечить довготривалу та безпечну експлуатацію всієї інженерної системи.
